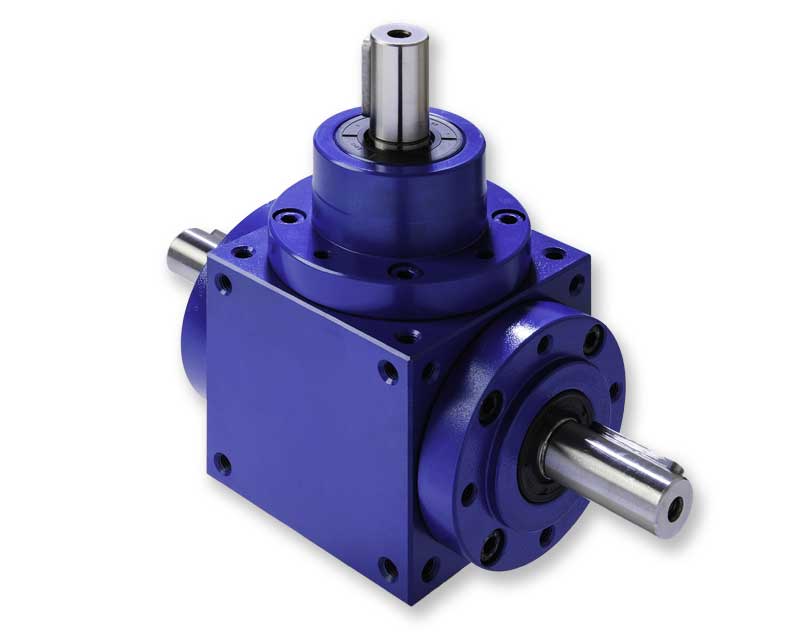

Rinvii Angolari (BG)

I rinvii ad angolo della serie BG rappresentano quanto di più avanzato la moderna tecnologia offre nel settore.

Si distinguono per il favorevole rapporto Potenza-Ingombro e per la possibilità di funzionamento silenzioso e regolare anche a velocità elevate.
Presentano le seguenti caratteristiche costruttive principali:

  • Scatole cubiche costituite da ghisa meccanica, lavorate su tutte le facce e con fori filettati tali da consentire il fissaggio in ogni posizione (profondità del filetto pari a 2 volte il diametro).
  • Coperchi e Mozzi con doppio centraggio (in tolleranza h7) e con una serie di fori filettati (tranne la grandezza 75) per eventuali fissaggi coassiali.
  • Ingranaggi conici elicoidali costruiti in acciaio legato, dentati con sistema spiroidale GLEASON, cementati, temprati e lappati in coppia sulla generatrice ideale.
  • Alberi costruiti in acciaio bonificato, rettificati in ogni parte
  • Tolleranza alberi sporgenti j6
  • Tolleranza fori alberi cavi H7 - H8
  • Estremità cilindriche con foro filettato m testa secondo UNI 3221
  • Linguette secondo UNI 6604

L’accurata costruzione degli ingranaggi consente, a richiesta ed a seconda delle velocità di funzionamento, il montaggio con minimi giochi angolari tra i denti.

La buona esecuzione dei componenti, nonché l’accurato montaggio, consentono di ottenere un rendimento totale pari al 94-97%.

Il disegno modulare permette di equipaggiare il rinvio con alberi supplementari, fino ad un massimo di 6 (tranne che il rapporto 1/1).

I dati hanno carattere indicativo. Il costruttore si riserva il diritto di apportare in qualsiasi momento e senza obbligo di preavviso tutte le modifiche che riterrà utili.
